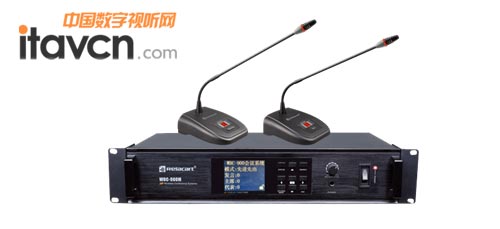

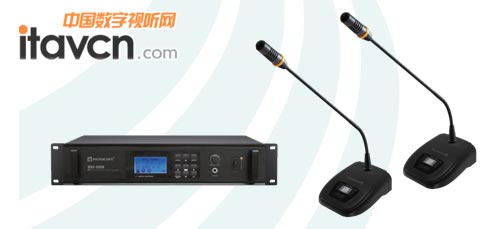

WDC-900 數字無線會議討論系統



WDC-900 數字無線會議討論系統

WDC-900 Digital Wireless Conference Discussion System

數字無線、安全便捷

WDC-900提供成熟，穩定的2.4GHz無線會議解決方案;

靈活的設置和良好的擴展性，滿足現代高科技會議的各種需求;

適用于古建筑改造，政企禮堂，會議中心等高要求場所。



產品特點

ZigBee無線通信協議擴展性

1、采用成熟、穩定的ZigBee無線通信協議，具有高穩定性，高性能，高保密，短時延，低功耗等優點;

2、工業級設計的ZigBee芯片在2.4GHz頻段穩定工作，配合先進的頻率抗干擾切換技術，可快速靈活在干凈的頻率自動切換，有效阻隔環境中的電腦設備、移動電話和藍牙設備等信號干擾源;

3、ZigBee提供了三級安全模式，包括無安全設定、使用接入控制清單(ACL)防止非法獲取數據以及采用高級加密標準(AES128)的對稱密碼，對傳輸數據進行有效加密。

靈活發言

具有3種會議操作模式供選擇：

1、限時模式：只允許一個發言者，并可設置限定發言單元的時間;當限定發言時間完畢后，將被其他代表單元搶去發言;

2、申請模式：代表單元的發言需由主席單元或操作者批準，在此模式下，主席單元始終保持工作狀態;

3、先進先出模式：達到開機數量后，最先開啟的發言單元將被后來的單元取代發言。

良好的擴展性

1、可控制多達273個無線討論單元，其中2個主席單元，最多同時4個無線單元同時發言;

2、具備天線接口，與力卡的天線系統配合使用，傳輸信號更強;

3、可配合力卡的VTS-1000組成自動視頻跟蹤系統;

4、配備RS-232接口，可連接各種中控設備;

5、具有耳機監聽功能。

安裝便捷

1、自動搜索頻道功能，可快速根據現場情況完成系統調整和布置;

2、無需布線，針對古建筑改造，有特殊裝修要求的場合，可在不破壞任何裝修的情況下組建會議系統。

產品描述

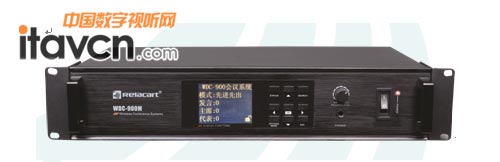

WDC-900無線會議中央控制主機



·適用于桌面或機架安裝的19英寸(2U)機體;

·明亮的LCD液晶顯示操作屏幕，配有中英文語言菜單選擇，

功能完美，操作簡便超強的抗干擾功能，

能有效阻隔環境中的電腦設備、移動電話和藍牙設備等的影響;

·具有安裝方便的提手。

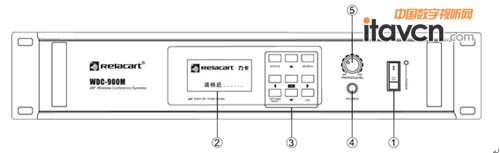

前面板介紹：



① 電源開關Power(帶指示燈)。

②液晶顯示操作屏幕。

③功能操作按鍵。

④耳機監聽插孔。

⑤耳機音量控制旋鈕。

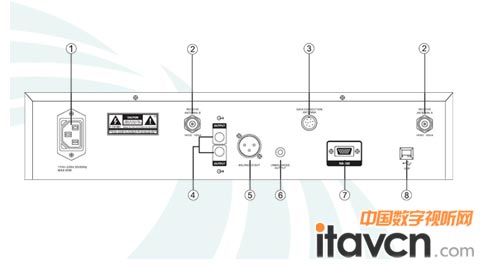

后面板介紹：



①電源插入插座：標準IEC插座，能適應工作在100-240V50/60Hz交流電源。

② U段音頻信號接收天線端口：可連接U段天線BNC接口的橡膠天線或R-20A天線放大器及R-20U/R-22AU外置天線以增強信號接收距離。

③ ZigBee數據通訊信號輸出端口，連接DC-900數據通訊轉換器，然后再通過DC-900連接到外置發射/接收天線。

④ RCA音頻線路輸出(Output)：可直接連接調音臺或錄音機上。

⑤平衡音頻輸出插座(Balanced Output)：XLR卡儂插座可以用標準的兩芯屏蔽電纜連接到混音器或功放音頻輸入。

⑥非平衡音頻輸出插座(Unbalanced Output)：6.3mm插座可以用標準的非平衡音頻電纜接到混音器或功放的非平衡輸入。

⑦ RS-232接口：連接自動視頻跟蹤系統VST-1000或其他中控系統。

⑧ USB接口：連接電腦可控制系統參數。

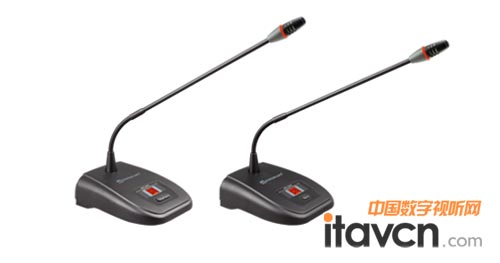

WDC-900C/D無線主席/代表單元：



·精致典雅的金屬外型構造，符合人體工程學，極具現代氣息;

·符合IEC60914國際標準;

·明亮的LCD液晶顯示，可同時顯示電池容量、發言模式、限時發言時間等工作狀態;

·采用超心型電容麥克風，實現高品質聲音拾取超強的抗手機干擾 能力;

·帶有光環式工作指示燈使用普通的AA電池，可保證長時間工作至少12小時。

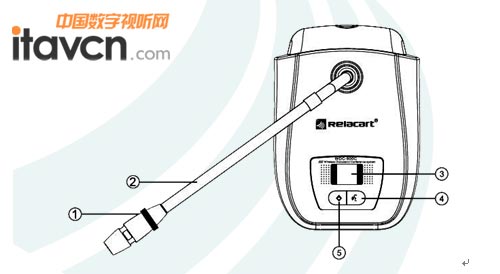

頂視圖



①發言指示光圈：當您打開話筒發言時，這個指示光圈亮。當這個指示光圈閃爍時，表示此時電池電壓已經過于低下了。

②話筒桿：您可選用標準桿長420mm,或加長話筒桿。

③ LCD顯示屏幕：分別顯示發言模式、電池電量和正在發言的話筒數量。充分、快捷地了解系統的全部動作信息。

④發言鍵：當您按動這個鍵時，話筒發言指示光圈會亮起來，同時話筒也被打開，再次按動此鍵，指示光圈熄滅，同時話筒也被關掉。

⑤優先發言鍵：允許主席單元關掉正在使用的代表單元。申請發言模式時主席單元可以選擇批準或不批準代表單元發言。(此鍵代表單元沒有)

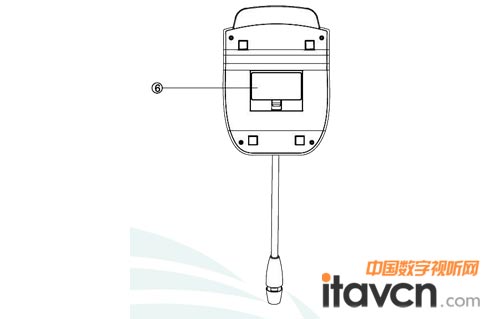

底視圖

⑥電池座：裝填2節AA電池。

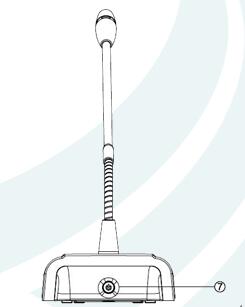

后視圖



⑦電源開關(帶指示燈)：持續按動此開關1.5秒開啟單元的電源;再次持續按3秒，則關掉單元的電源。

天線放大系統：

R-20A有源天線放大器



R-20A射頻有源線路放大器，提供射頻信號放大，以補償在長距離連接線上的信號衰減，提高無線系統工作范圍及穩定性;

·小型及輕量：R-20A整合到小型的封裝內，并可串接在連接線中央;

·連接線規格：使用50歐姆阻抗的低損耗的同軸電纜;

R-20U指向性板狀天線

·覆蓋600-800MHz常用系統;

·體積小，重量輕

·抗紫外ABS天線罩

·可以固定安裝(配置方向支架)或用三角支架安裝

·天線通過同軸電纜與主機進行連接，該連接線最好不要超過15米。

R-20W指向性板板狀天線

·高增益，低駐波比;

·施工安裝簡便，安裝不受應用環境影響;

·系統擴展性好，增加會議單元，無需增加發射天線;

·固定安裝在天花板上，美觀實用;

·天線通過同軸電纜與主機進行連接，該連接線最好不要超過15米;

·適用于安裝在應用環境內;

R-22AU指向性天線系統

·輕質靈巧的外觀構造，方便攜帶及架設安裝

·具有高指向增益，增強接收信號特性。

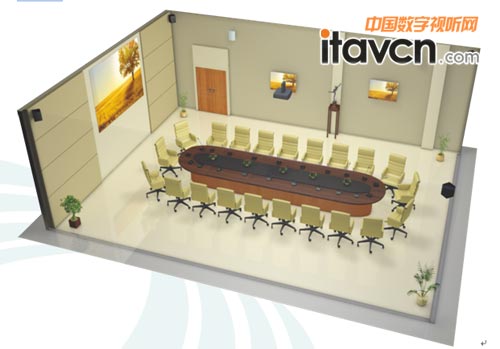

系統應用示意圖：

會議室

①R-20U

②R-20U

③R-20W

④WDC-900C主席單元

⑤WDC-900D代表單元

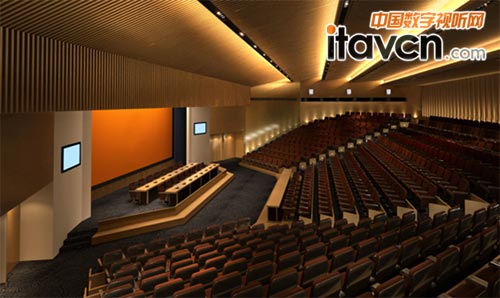

多功能報告廳

①R-20U

②R-20U

③R-20W

④WDC-900C主席單元

⑤WDC-900D代表單元

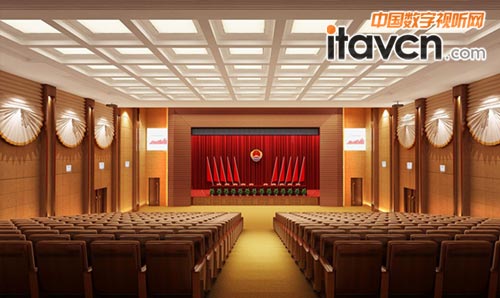

政企禮堂

①R-20U

②R-20U

③R-20W

④WDC-900C主席單元

⑤WDC-900D代表單元

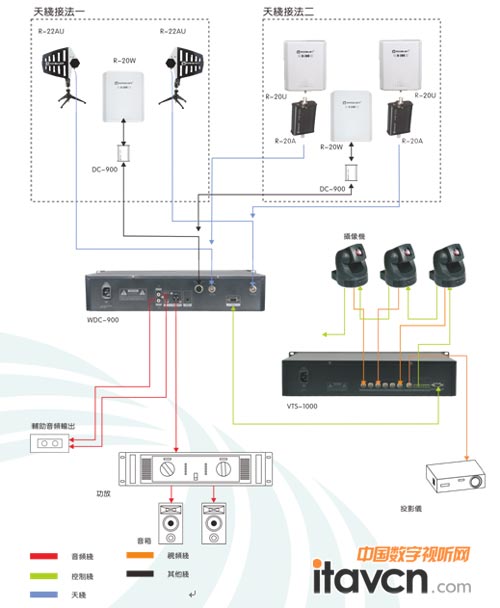

系統應用方案連接圖
