無線麥克風系統工程案例

北京航天工程大學懷柔校區

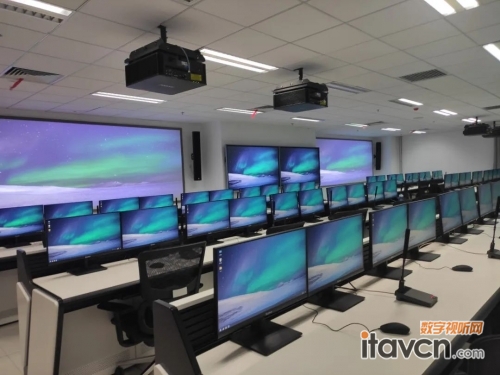

近期，北京航天工程大學為了響應國家現代化建設，決定增設一個能夠滿足當前實驗需要和適應未來發展的現代化軟件硬件數據開發實驗室。

難點

力卡工程師來到北京航天工程大學新建的實驗室，發現這里面的布局跟常規實驗室完全不一樣，經校方科研人員解釋道：由于軟件硬件開發屬于新興行業，具有專業性更高、門檻更高的性質，實驗室是按照國際標準設計，所以跟國內設計布局完全不一樣。同時科研人員還提出，在數據運行時所以設備會長時間開啟，所以必須保持良好的穩定性。

解決方案

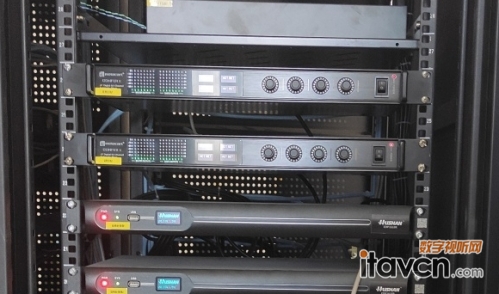

經過力卡工程團隊與機房管理員多次討論，并結合以往的工程經驗和因地制宜，決定在機柜處放置CONFER X Dante有線數字智能混音器，每排放置5支TDN1 Dante網絡數字麥克風。

由于實驗室是國際標準而設計，室內布局寬長，傳統的9芯線麥克風不僅會因為線材長度徒勞增加預算費用和不宜打理線材導致故障出現時不能即時排除故障從而影響教學進度，而TDN1 Dante網絡有線數字麥克風采用了價格低廉5類網線作為麥克風供電和音頻傳輸，網線可以直接隱藏在防靜電地板下，大大提高了實驗室的整潔程度和排障速度。同時支持Dante數字音頻信號網絡傳輸技術，可支持上百臺支持Dante的設備之間數字信號互通，并具有穩定的信號同步功能，搭配力卡獨家研發的TDM無線數字控制軟件讓話筒具有IP地址可視化以及自定義話筒的高低音、頻率、燈光顏色和音量大小;獨特的排障功能，按下此功能按鍵，話筒的LED燈就會閃爍，可快速查找故障話筒的位置。

為了設備通用選擇了與TDN系列匹配的黃金搭檔CONFER X Dante有線數字混音器作為接收麥克風信號。CONFER X Dante有線數字混音器同樣支持Dante音頻傳輸技術，并且也具有專門的操作軟件，用戶可以在電腦或者iPad安裝軟件后進行連接，并可以方便快捷對通道、矩陣、模式、系統、分組等參數進行詳細設定，同時可以通過調整混音器本身的聲音大小來影響擴聲系統，從而調整音響聲音，相對其他品牌混音器技術落后，無操作軟件等，本系統界面明朗，操作簡單，用戶可以根據自行調整，輕松獲得自己想要的完美音質。

系統組成

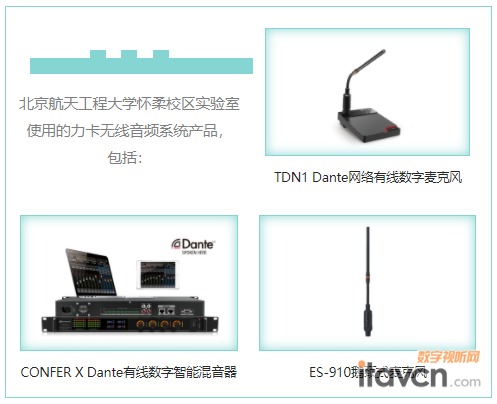

本次實驗室是由2臺CONFER X Dante有線數字智能混音器和20支TDN1 Dante網絡有線數字麥克風搭配20支ES-910鵝頸式麥克風組成現代化網絡麥克風音頻系統。

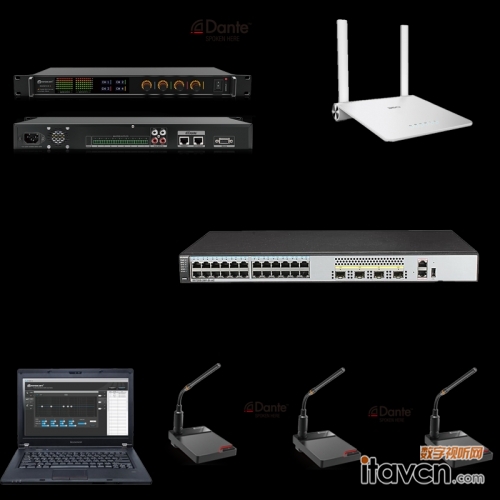

系統應用方案連接圖

結語

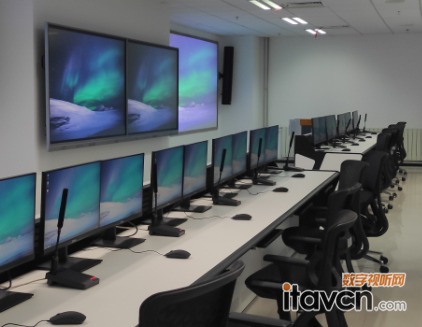

本次實驗室麥克風設備換新十分順利，科研人員們對這套現代化、智能化Dante有線麥克風系統贊不絕口，同時力卡工程團隊也獲得寶貴的工程經驗。

（編輯：daisy）
